檢測結果：

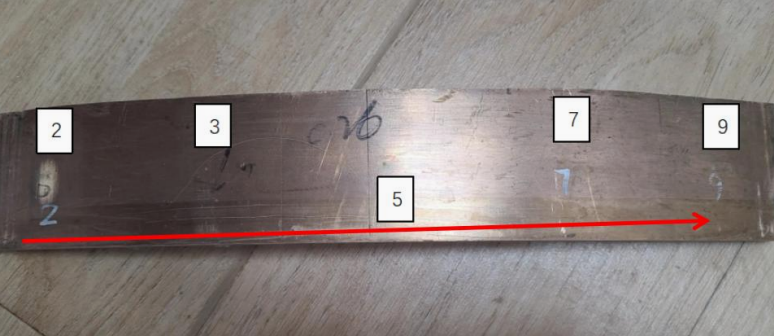

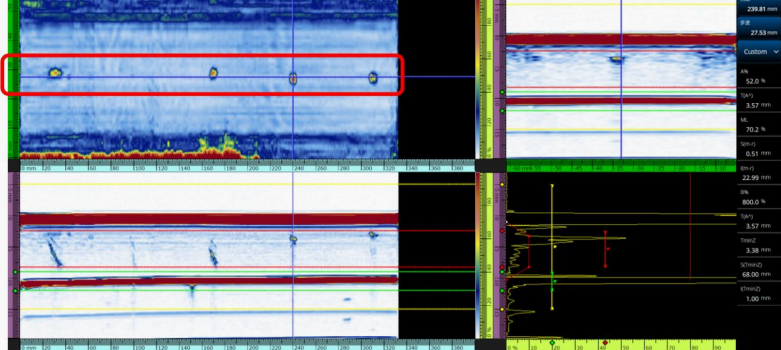

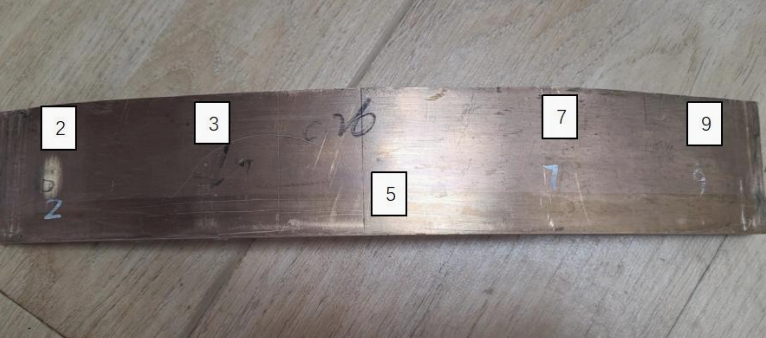

該工件上的五個模擬孔中，其中有四個（9、5、3、2）在A(yíng)-B-C-S視圖中都可以明顯發現反射信號，且經過設置調整后反射信號清晰可見，但7號缺陷孔在除B掃視圖能隱約可見缺陷較弱的反射信號外皆無法直觀判別。不排除有其他因素干擾。

在C掃圖中能夠發現缺陷在工件長度方向上的分布情況。

在B、S掃視圖中能夠發現缺陷在深度方向上的分布的情況。

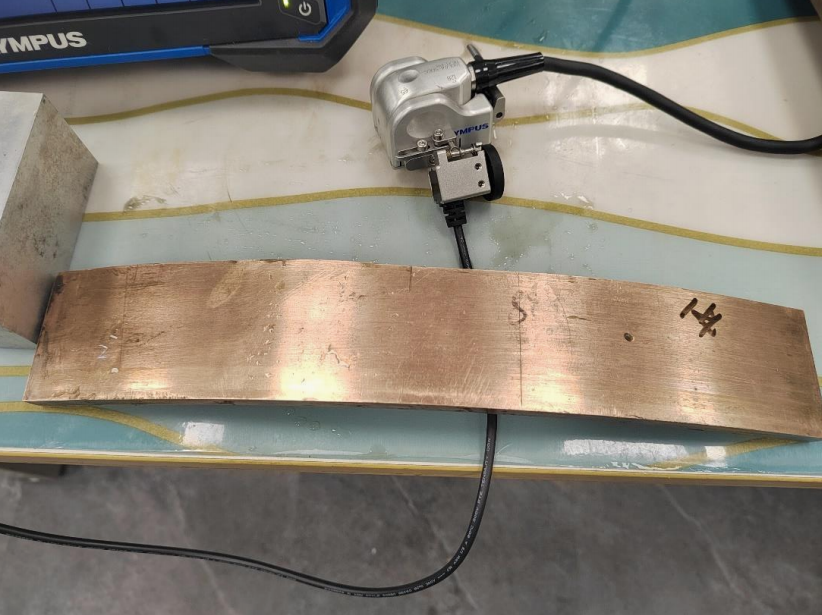

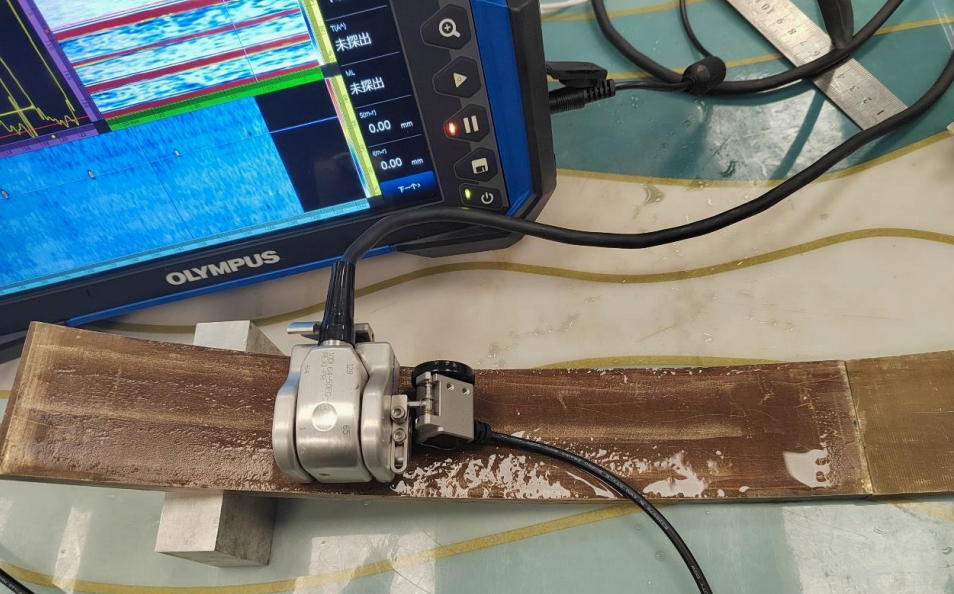

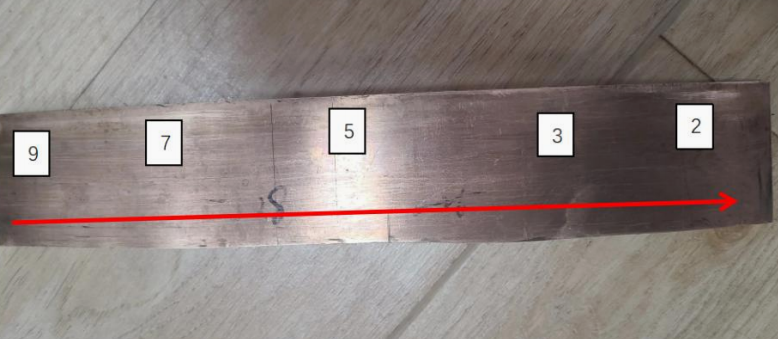

2、將探頭放置在2號工件上，從一側進行掃查。

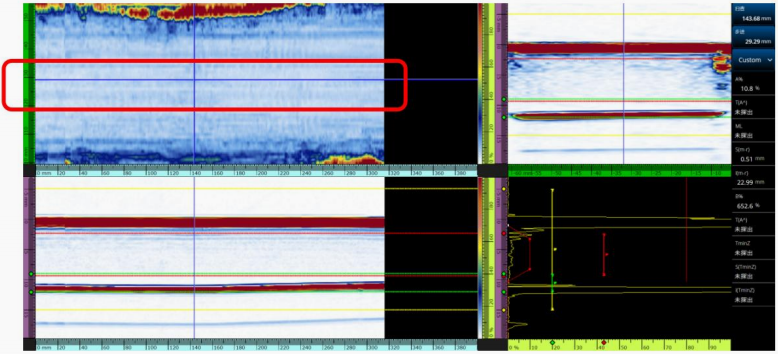

檢測結果：該工件上的五個模擬孔任何一個缺陷均未能發現，無論使用哪種視圖，均無法檢測到該信號。

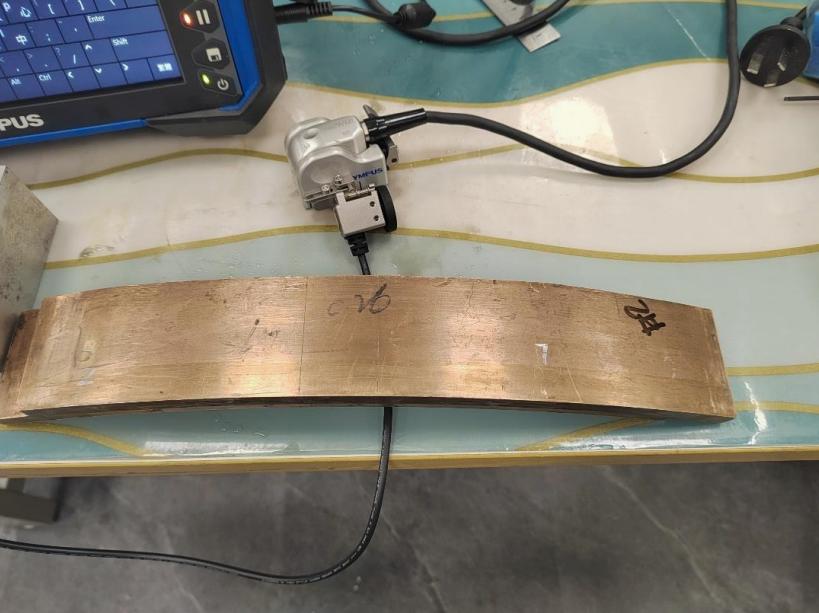

3、使用 Omniscan X3+10DL64-REX1探頭+ 0L楔塊將探頭放置在1號工件上，從一側進行掃查,結果如下：

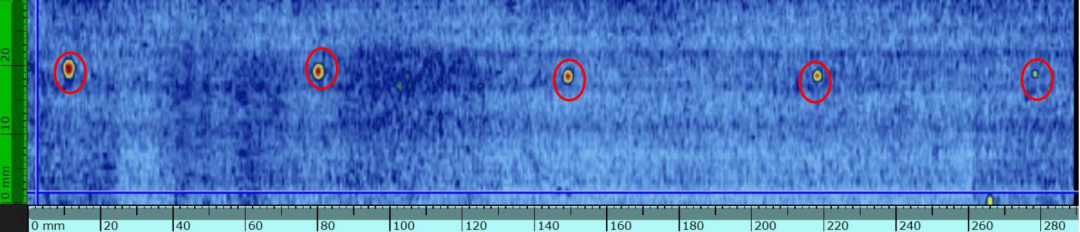

檢測結果：使用該探頭可以發現五個人工孔信號，且圖像清晰，信噪比較高。成像質量較好。

4、將探頭放置在2號工件上，從一側進行掃查：

檢測結果：檢測0.3mm人工孔工件時，可以檢測4個人工孔，其中一個未能檢出，不排除其他干擾的可能。
